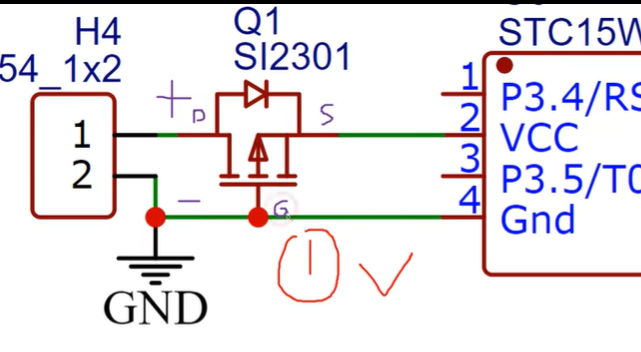

1.1 串联 PMOS 基本电路#

工作原理：

• 电源正常上电瞬间，电流先通过 PMOS 的体二极管导通，使 Vs ≈ Vd ≈ Vcc
• 此时 Vgs = 0 − Vcc = −Vcc，PMOS 完全导通
• 导通后 DS 内阻很小，绝大多数电流走 MOS 沟道，体二极管被自然短路关断

选型注意：

（电源电压 − 体二极管压降）× 0.8（裕度） > |Vgs(on)|

否则 PMOS 不导通或导通不完全（沟道电阻偏大、发热严重）。

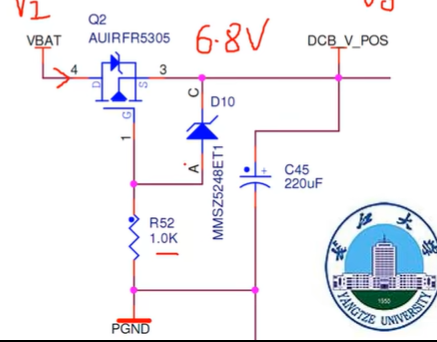

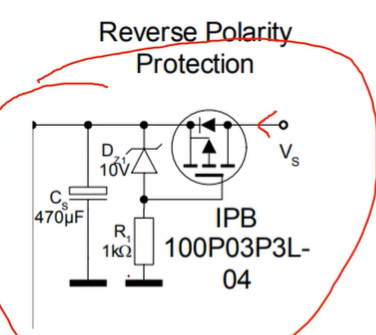

1.2 串联 PMOS + 稳压二极管#

当 VCC 较高（如 >12V）时，直接接入会让 |Vgs| 超出 PMOS 数据手册中 Vgs(max)，导致 G 极击穿损坏。

解决方法：在 G-S 之间并联稳压管 + 电阻（1~10kΩ），将 Vgs 钳位在安全范围内（介于 |Vgs(on)| 与 |Vgs(max)| 之间）。

两种连接位置略有差异：稳压管在右侧（靠 MOS 侧）更安全；稳压管在左侧时，需等 MOS 先开通才能钳位 Vgs，极端条件下可能造成 MOS 损坏。

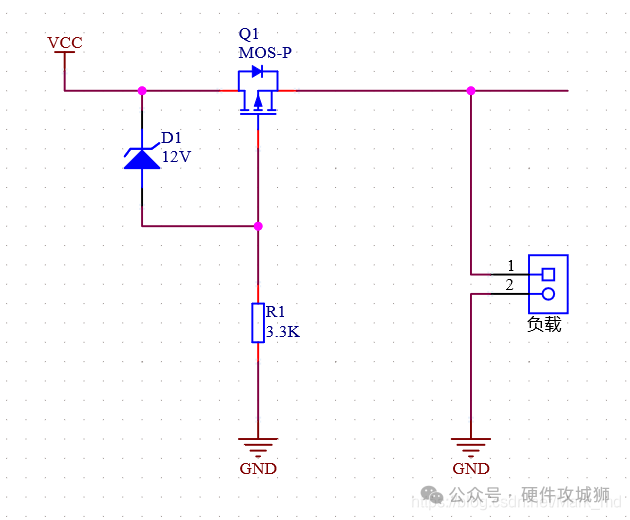

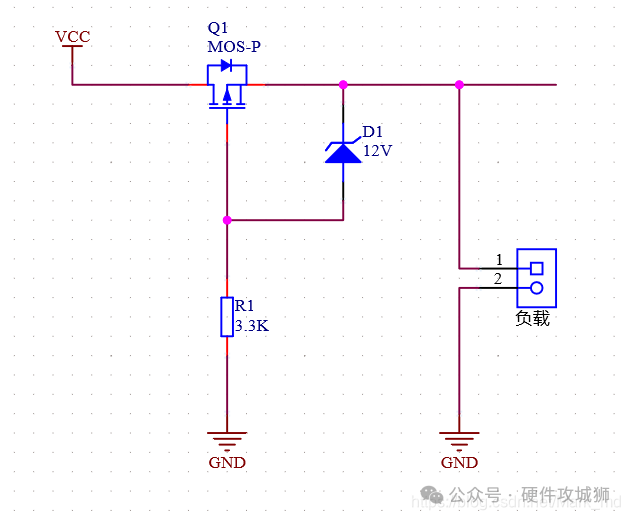

2.1 PMOS 防电源反接（典型电路）#

正常上电过程：

1. VCC 有效，PMOS 体二极管先导通，S 极电位 ≈ VCC − 0.7V
2. Vgs = 0 − (VCC − 0.7) = −VCC + 0.7
3. 一般 PMOS 阈值 −1~−2V，电源电压远超过该值 → Q1 完全导通
4. 完全导通后 DS 压降 = Rds(on) × I（mΩ 级 × 几 A ≈ 0.0x ~ 0.xV），远低于肖特基二极管的 0.3V，效率高、发热低

电源反接时：

• 体二极管反向截止，Vgs 始终 ≈ 0，MOS 持续关断，负载零电流 → 完成反接保护

关键设计要点：

• 图中稳压管用于保护 G 极不被高于 12V 的 VCC 击穿
• MOS 开通速度在 ns 级，体二极管短时承受大电流不会损坏

局限：此电路防反接但不防倒灌。 若负载侧是电池等储能元件、且 VCC 失效，电池电压会使 Vgs = 0 − Vb，PMOS 反向开通，电流从负载倒灌回电源端，可能引发电路故障。

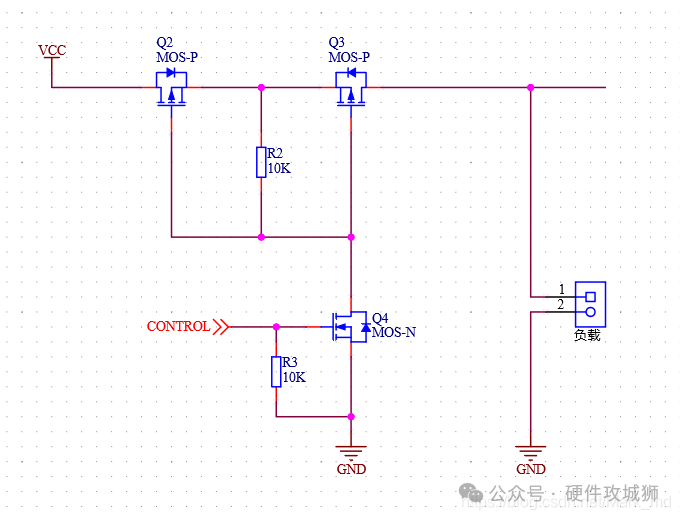

2.2 双 PMOS 固态继电器（防反接 + 防倒灌 + 可控）#

电路特点：双 PMOS 背靠背串联 + NMOS 驱动控制

CONTROL = 高（导通）：

• Q4（NMOS）导通，将 Q2、Q3 的 G 极拉到 0V
• Q2 体二极管先导通 → S 极 = VCC − 0.7 → Q2 完全开通
• Q3 的 S 极与 Q2 共点 = VCC，G = 0，Q3 也完全开通
• 反向供电同理（Q3 体二极管先导通，再换 Q2）

CONTROL = 低（关断）：

• Q4 截止，R2 上拉使 Q2、Q3 的 Vgs = 0，全部关断
• 两 PMOS 体二极管反向串联 → 双向均仅剩反向漏电流，几乎为零

优势：

• 双向开关，既可防反接又可防倒灌
• 完全可控（替代机械继电器）
• 广泛应用于电源管理、充电控制（如 IP2716 PD/QC 快充 SOC）

限制： 控制信号电压必须大于 PMOS 的 G 极导通阈值。

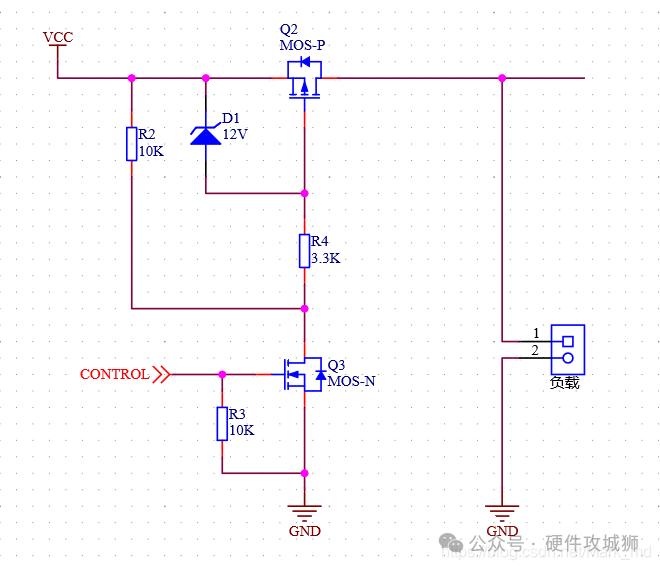

2.3 单 PMOS 高侧开关（可控但不防倒灌）#

适用场景：仅单向供电、不存在电流倒灌需求时，使用单 PMOS 节省成本和提升效率。

缺点：体二极管反向仍会导通，无法阻断负载向电源的倒灌。
